Kimyasal Dübel Filiz Ekimi Nedir? Yapısal Güvenlik ve Epoksi Ankraj Rehberi
İnşaat mühendisliği ve yapı güçlendirme projelerinde, mevcut betonarme yapılara yeni elemanların entegre edilmesi veya hatalı imalatların düzeltilmesi en kritik teknik aşamalardan biridir. Bu süreçte betonarme yapıların bütünlüğünü bozmadan, yüksek çekme ve kesme mukavemeti sağlayan en güvenilir yöntem kimyasal dübel ile filiz ekimi (epoksi ankraj) uygulamasıdır.
Geleneksel mekanik genleşmeli dübellerin aksine, kimyasal dübel teknolojisi beton içerisinde genleşme gerilmesi yaratmaz. Bu durum, kenar mesafeleri dar olan beton elemanlarda ve yüksek yük taşıma kapasitesi gerektiren kolon, kiriş, perde beton ile temel birleşimlerinde kimyasal ankrajı rakipsiz kılmaktadır. Bu kapsamlı rehberde, kimyasal dübel filiz ekiminin teknik temellerini, malzeme özelliklerini, uygulama aşamalarını ve kalite kontrol kriterlerini ayrıntılı olarak ele alacağız.
1. Kimyasal Dübel ve Filiz Ekimi Teknolojisinin Temelleri

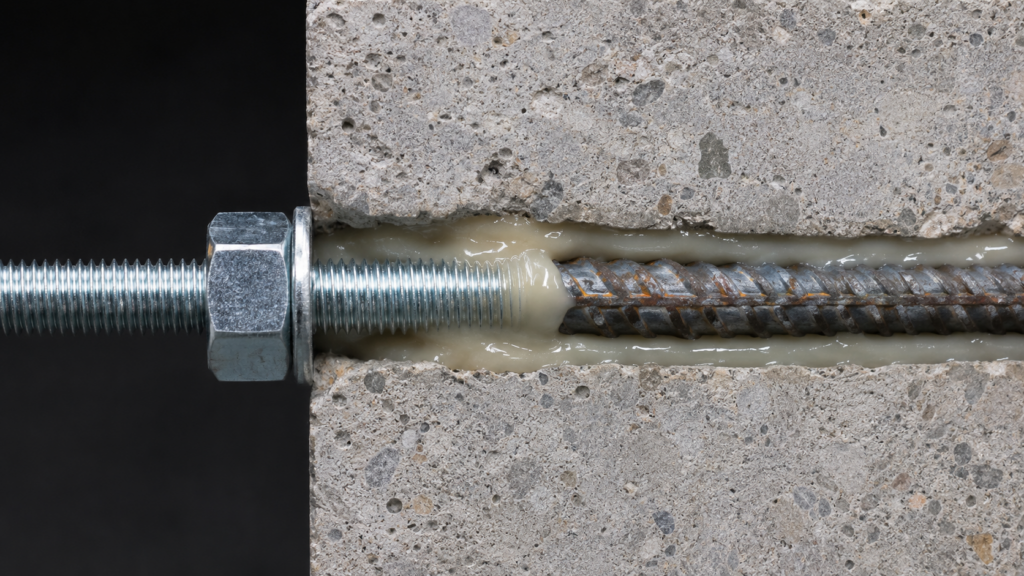

Filiz ekimi; sertleşmiş beton kütlesine karot veya darbeli matkaplar vasıtasıyla delik açılması, açılan deliğin tozdan tamamen arındırılması ve ardından kimyasal reçine (epoksi veya vinilester) enjekte edilerek nervürlü demir (rebar) veya rot çubuğunun yerleştirilmesi işlemidir.
Kimyasal dübel sistemi, beton ile çelik donatı arasında adhezyon (yapışma) ve kohezyon kuvvetlerini kullanarak yük aktarımı sağlar. Reçine bileşeni reaksiyona girerek sertleşir ve donatı ile beton arasında monolitik bir bağ oluşturur. Bu işlem, binanın statik hesabına doğrudan etki ettiği için yüksek mühendislik disiplini gerektirir.
Saha uygulamalarında profesyonel standartlara ulaşmak ve donatı ekimi süreçlerinde doğru statik çözümleri uygulamak için 42 Karot uzmanlığından faydalanabilirsiniz.
2. Kimyasal Ankrajın Mekanik Dübellere Göre Avantajları
Mekanik dübeller, sıkma torku uygulandığında beton deliğin çeperine basınç uygulayarak tutunur. Bu basınç, betonun kenar kısımlarında veya zayıf bölgelerinde çatlamalara yol açabilir. Kimyasal dübel filiz ekimi ise aşağıdaki üstün teknik avantajları sunar:
-
Gerilmesiz Bağlantı (No Expansion Stress): Beton içerisinde eksenel veya yatay genleşme basıncı oluşturmadığı için kenara yakın noktalarda ve dar aks aralıklarında güvenle uygulanır.
-
Yüksek Yük Taşıma Kapasitesi: Kimyasal reçinenin beton yüzeyindeki tüm mikroskobik gözeneklere nüfuz etmesi sayesinde çok yüksek çekme (tensile) ve kesme (shear) dayanımları elde edilir.
-
Sızdırmazlık ve Koruma: Reçine, delik içerisindeki boşlukları tamamen doldurarak su ve korozyon yapıcı maddelerin donatıya ulaşmasını engeller.
-
Dinamik Yüklere Dayanım: Deprem yükleri, rüzgar kuvvetleri ve makine titreşimleri gibi dinamik yüklere karşı yüksek performans sergiler.
-
Esnek Ankraj Derinliği: Donatının çapına ve yapısal statik gereksinimlere bağlı olarak istenilen derinlikte ankraj yapılmasına olanak tanır.
3. Kullanılan Kimyasal Reçine Türleri ve Özellikleri
Kimyasal dübel uygulamalarında kullanılan reçineler, yapısal yük gereksinimlerine, çevresel koşullara ve sertleşme sürelerine göre farklı kimyasal yapılara sahiptir:
Epoksi Reçineler (Pure Epoxy)
Yüksek yapısal yük taşıma kapasitesi gerektiren filiz ekimi projelerinde standart kabul edilir. Yavaş kürlenme süresine sahip olmaları, derin ve geniş çaplı deliklerde rahat çalışma imkanı sunar. Büzülme (shrinkage) oranları son derece düşüktür ve ıslak beton zeminlerde dahi yüksek tutunma gösterirler.
Vinilester Reçineler (Vinyl Ester)
Hızlı kürlenme süreleri ve yüksek kimyasal dayanımları ile öne çıkarlar. Dinamik yüklere ve titreşime karşı dirençlidirler. Düşük sıcaklıklarda dahi hızlı reaksiyon gösterebildiklerinden acil tamirat ve montaj projelerinde tercih edilirler.
Polyester Reçineler (Polyester)
Daha hafif yüklerin taşındığı, yapısal olmayan montaj işlerinde (korkuluk, tente, hafif çelik montajı vb.) kullanılan ekonomik çözümlerdir. Ağır yapısal filiz ekimi projelerinde tercih edilmezler.
4. Kimyasal Dübel Filiz Ekimi Uygulama Adımları
Filiz ekimi uygulamasının başarısı, %80 oranında saha uygulama kalitesine ve temizliğe bağlıdır. En kaliteli epoksi reçinesi dahi kullanılsa, tozlu bir deliğe yapılan ekim işlemi yük altında sıyrılmaya (pull-out) maruz kalacaktır.
Adım 1: Statik Projelendirme ve Delik Çapı Tespiti
Ankraj yapılacak donatı çapına ($d$) uygun olarak delinecek delik çapı ($d_0$) ve ankraj derinliği ($h_{ef}$) belirlenir. Genel bir kural olarak delik çapı, donatı çapından 2 ila 4 mm daha geniş seçilmelidir (Örn: Ø16 donatı için Ø20 mm delik).
Adım 2: Delik Delme İşlemi
Projede belirlenen derinlik ve çapta delik açılır. Delme işlemi darbeli matkaplar veya donatılı betonlarda donatıya zarar vermemek adına elmas uçlu karot makineleri ile yapılabilir.
Adım 3: Delik Temizliği (Kritik Aşama)
Delik içerisindeki beton tozu ve partiküller tamamen arındırılmalıdır. Bu işlem standart olarak “4x Hava – 4x Fırça – 4x Hava” kuralına göre uygulanır:
-
Yüksek basınçlı hava pompası veya kompresör ile deliğin dibine kadar hava püskürtülür.
-
Deliğin çapına uygun tel fırça ile deliğin çeperleri harç artıklarından arındırılacak şekilde fırçalanır.
-
Tekrar yüksek basınçlı hava püskürtülerek toz tamamen tahliye edilir.
Adım 4: Kimyasal Reçine Enjeksiyonu
Çift kartuşlu epoksi tabancasına statik mikser ucu takılır. Kartuşun ilk çıkan 5-10 cm’lik kısmı (renk homojenleşene kadar) boşa sıkılarak atılır. Reçine, deliğin dip noktasından başlanarak geriye doğru deliğin yaklaşık $2/3$ oranında doldurulur.
Adım 5: Donatının Yerleştirilmesi
Nervürlü demir çubuk veya rot, hafifçe döndürülerek (saat yönünde) deliğe saplanır. Bu döndürme hareketi, reçinenin donatı dişleri arasına ve deliğin tüm çeperine eşit dağılmasını sağlar.
Adım 6: Kürlenme (Jelleşme ve Sertleşme) Bekleme Süresi
Reçine üreticisinin belirttiği jelleşme (open time) ve tam sertleşme (curing time) sürelerine uyulmalıdır. Sertleşme tamamlanana kadar donatıya hiçbir şekilde dokunulmamalı, yük uygulanmamalıdır.
5. Uygulama Alanları ve Saha Örnekleri
Kimyasal dübel ile filiz ekimi, modern yapı sektörünün hemen her alanında geniş bir kullanım yelpazesine sahiptir:
-
Bina Güçlendirme Projeleri: Deprem dayanımı yetersiz olan binalarda mevcut kolonlara mantolama yapılması, yeni perde betonların eklenmesi veya temel genişletme işlemlerinde.
-
Kiriş ve Kolon İlavelatları: Mevcut yapıya yeni kat çıkılması veya yatayda genişleme yapılması durumunda donatı sürekliliğinin sağlanması.
-
Altyapı ve Sanat Yapıları: Köprü, viyadük, otoyol projelerinde bariyer, kenar ayak ve ayak genişletme imalatları. Kamu altyapı yatırımları ve kentsel düzenleme projeleri hakkında detaylı bilgiye Konya Büyükşehir Belediyesi resmi web sitesi üzerinden ulaşabilirsiniz.
-
Çelik Yapı Bağlantıları: Çelik kolon taban plakalarının (base plate) betonarme temele yüksek emniyetle sabitlenmesi.
-
Endüstriyel Tesisler: Ağır sanayi makinelerinin ve vinç raylarının beton zemine ankrajlanması.
6. Kalite Kontrol ve Şantiye Testleri (Pull-Out Testi)
Filiz ekimi imalatlarının projede öngörülen tasarım yüklerini karşılayıp karşılamadığını doğrulamak amacıyla şantiyede tahribatsız veya tahribatlı çekme testleri (Pull-Out Test) uygulanır.
Hidrolik kriko ve yük hücresi (load cell) kullanılarak donatıya eksenel çekme kuvveti uygulanır. Test esnasında donatının akma sınırı, reçinenin sıyrılma kuvveti ve betonun kopma konisi davranışı gözlemlenerek raporlanır. Şantiye kabul kriteri olarak projenin gerektirdiği emniyet katsayısı altındaki yük değerleri esas alınır.
7. Filiz Ekiminde Sık Yapılan Hatalar ve Dikkat Edilmesi Gerekenler
Filiz ekimi imalatlarında yapılan küçük bir ihmal, yapının tüm statik güvenliğini tehlikeye atabilir. En sık karşılaşılan saha hataları şunlardır:
-
Eksik Delik Temizliği: Tozlu bırakılan deliklerde epoksi betona değil toza yapışır ve ilk yük altında donatı yerinden sıyrılır.
-
Yanlış Reçine Miktarı: Deliğe az reçine sıkılması durumunda hava boşlukları kalır; fazla sıkılması durumunda malzeme ısrafı ve düzensiz taşmalar yaşanır.
-
Islak Deliklerde Yanlış Reçine Kullanımı: Delik içinde su veya nem varken, sadece kuru betonlar için uygun olan reçinelerin kullanılması yapışmayı engeller.
-
Erken Yükleme: Reçine ortam sıcaklığına bağlı tam sertleşme süresini tamamlamadan donatıya yük bindirilmesi veya kalıp çakılması.
-
Düz Demir Kullanımı: Yapısal filiz ekiminde düz (yivsiz) demir kullanımı yapışma dayanımını düşürür; mutlaka nervürlü donatılar tercih edilmelidir.
8. Özet ve Sonuç
Kimyasal dübel filiz ekimi; bina güçlendirmeden sanayi tesislerine, altyapı projelerinden mimari revizyonlara kadar yapı sektörünün temel taşıyıcı sistem mühendislik çözümlerinden biridir. Doğru malzeme seçimi, doğru teknik ekipman ve titiz işçilik ile birleştiğinde yapısal ömrü uzatır ve deprem gibi dinamik etkilere karşı yapıya tam güvenlik sağlar.
Projelerinizde mühendislik standartlarına uygun, doğru çap ve derinlik analizleriyle profesyonel filiz ekimi çözümleri sunmak yapı güvenliğinin ilk adımıdır.
Kimyasal Dübel ve Filiz Ekimi Hakkında Sıkça Sorulan Sorular
1. Kimyasal dübel ile filiz ekimi nedir?
C: Mevcut betonarme elemanlara yeni donatı demirlerinin (rebar) veya ankraj millerinin epoksi reçine esaslı harçlar kullanılarak yüksek mukavemetle sabitlenmesi işlemidir.
2. Kimyasal ankrajın mekanik dübelden farkı nedir?
C: Mekanik dübeller sıkıldıkça betona genleşme basıncı uygulayarak çatlama riski oluşturur. Kimyasal dübel ise gerilmesiz adhezyon (yapışma) bağı kurduğu için kenara yakın noktalarda ve yüksek yüklerde güvenle uygulanır.
3. Filiz ekiminde hangi kimyasal reçineler kullanılır?
C: Yapısal filiz ekimlerinde ağır yük dayanımı sağlayan epoksi (Pure Epoxy) ve hızlı kuruyan vinilester reçineler kullanılır. Hafif montaj işlerinde ise polyester reçineler tercih edilir.
4. Delik temizliği filiz ekiminde neden hayati önem taşır?
C: Delik içinde kalan beton tozu reçinenin betona yapışmasını engeller. Tozlu deliklere yapılan ekimlerde donatı ilk yük altında yerinden sıyrılır.
5. Delik çapı ve derinliği nasıl belirlenir?
C: Delik çapı genel olarak eklenecek donatı çapından 2 ila 4 mm daha geniş seçilir. Ankraj derinliği ise statik projede öngörülen çekme yükü hesaplarına göre belirlenir.
6. Kimyasal dübel kuruması ne kadar sürer?
C: Kürlenme süresi kullanılan reçinenin türüne ve ortam sıcaklığına göre değişir. Vinilester reçineler 30-60 dakikada sertleşirken, epoksi reçinelerde tam yükleme süresi 12 ila 24 saati bulabilir.
7. Islak veya su dolu beton deliklerine filiz ekilebilir mi?
C: Evet, ancak sadece su altında veya ıslak betonda çalışmaya onaylı özel epoksi reçineler kullanılarak yapılmalıdır.
8. Filiz ekimi sonrası donatı testi nasıl yapılır?
C: Şantiyede hidrolik krikolar ve yük hücreleri kullanılarak yapılan hidrolik çekme testi (Pull-Out Test) ile donatının projede öngörülen yükü taşıyıp taşımadığı test edilir.
9. Düz (yivsiz) demir ile filiz ekimi yapılır mı?
C: Yapısal elemanlarda kesinlikle tercih edilmez. Yüksek yapışma dayanımı ve mekanik kilitlenme elde etmek için mutlaka nervürlü donatılar kullanılmalıdır.
10. Kimyasal dübel deprem dayanımı sağlar mı?
C: Evet, doğru uygulandığında bina güçlendirme projelerinde mevcut yapı ile yeni betonarme elemanların monolitik (tek parça) çalışmasını sağlayarak deprem direncini doğrudan artırır.
